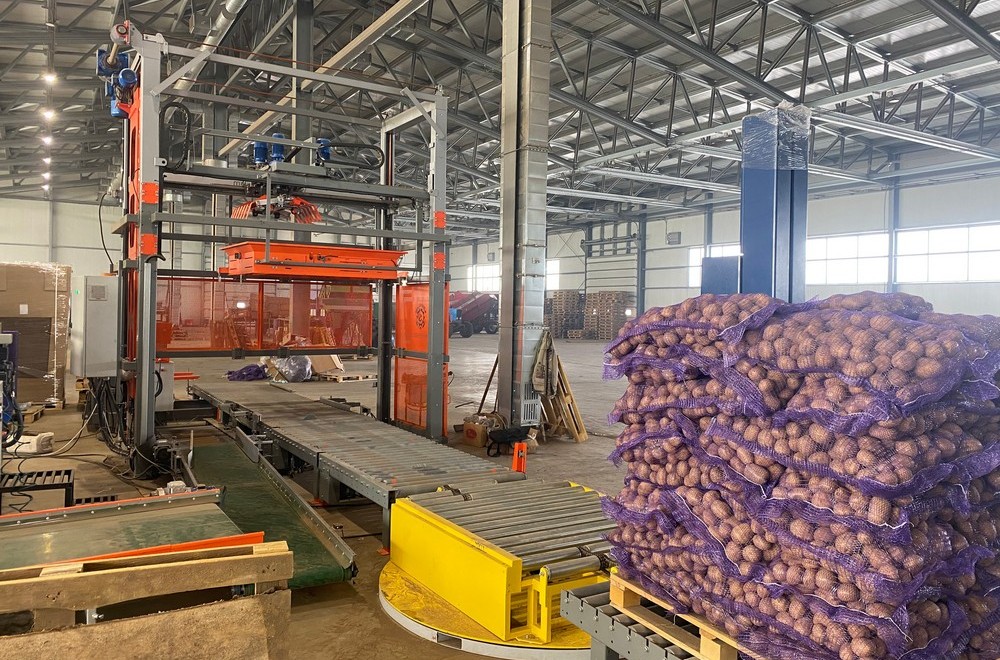

Автоматический паллетайзер
с нижней загрузкой
- укладка до 14 рядов, производительность до 12 тонн в час
- для сельского хозяйства: мешки и сетки с овощами
- для строительной отрасли: мешки цемента, асбеста и пр.
- для пищевой отрасли: мешки с сахаром, мукой, зерном и пр.
Экономия полезного места в хранилище - автоматический паллетайзер Клинмаш.
Повышение производительности в 3 раза по сравнению с ручной укладкой.
Идеальная укладка мешков — стабильные паллеты без риска опрокидывания.

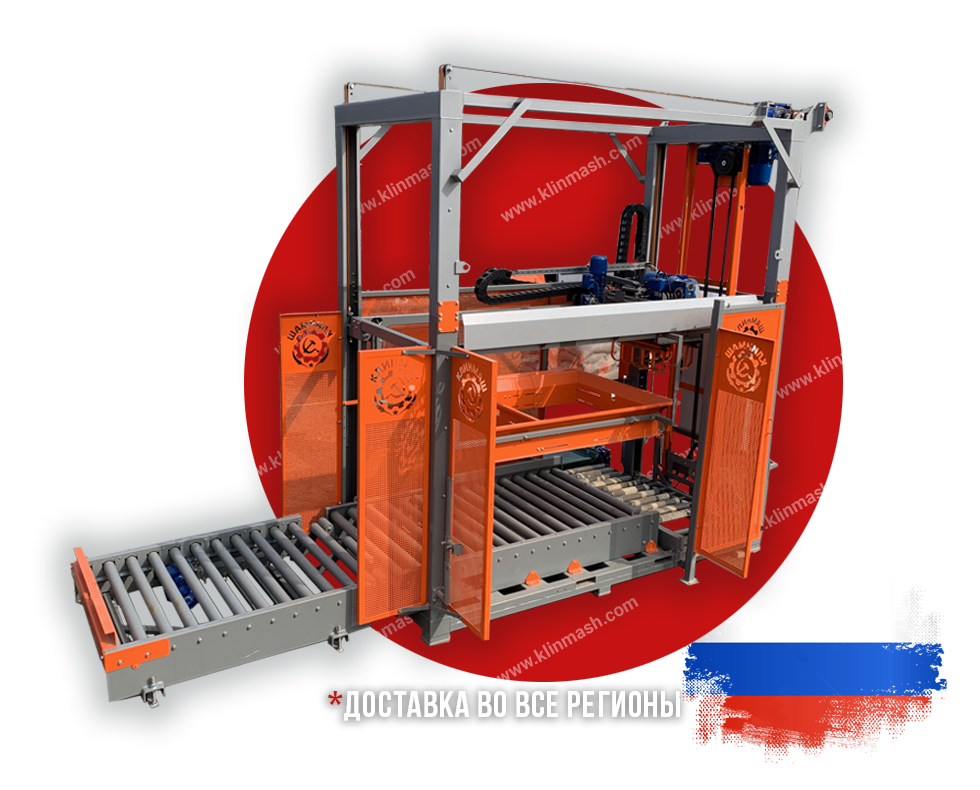

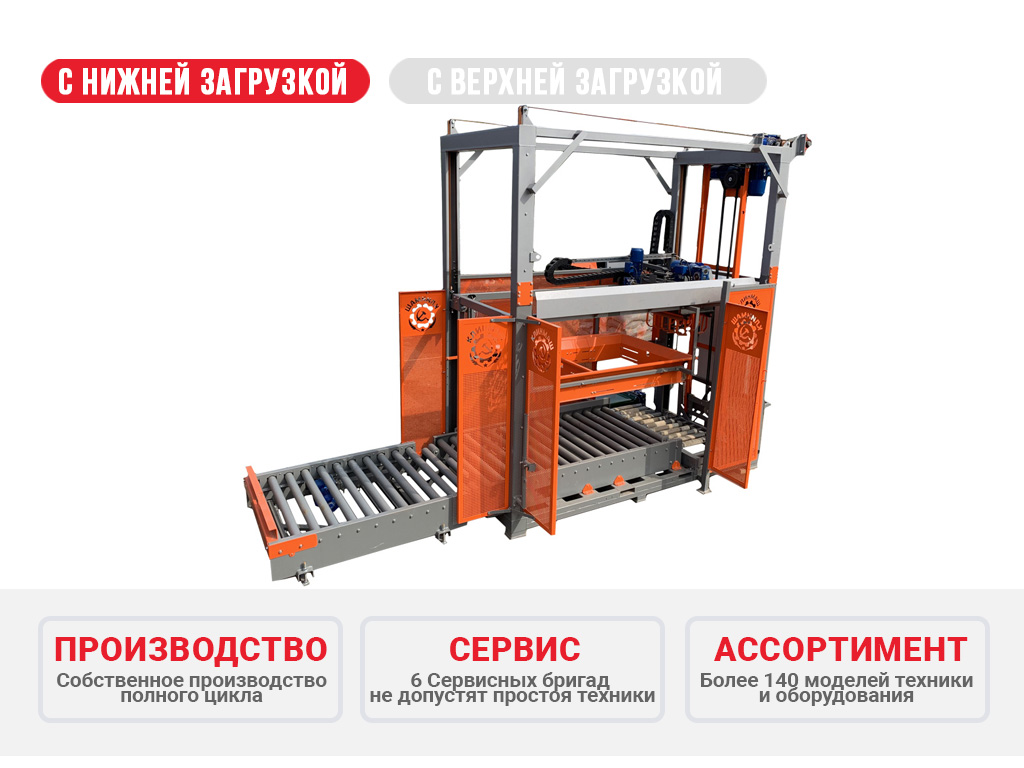

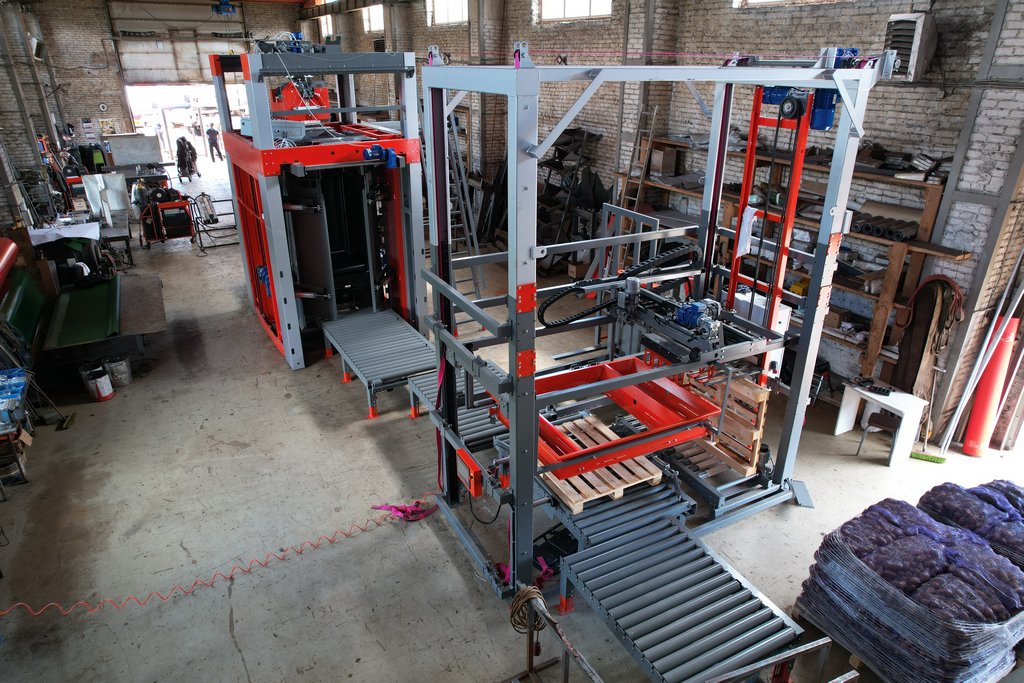

Автоматический укладчик мешков и сеток на паллеты ПНЗ-12
с нижней загрузкой
Previous
Next

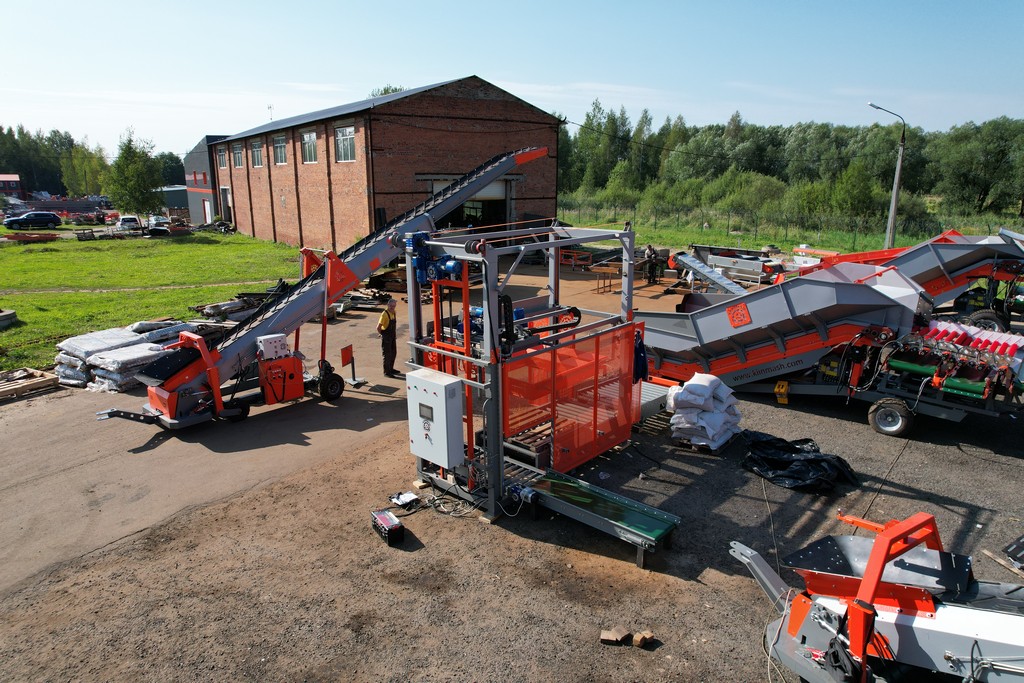

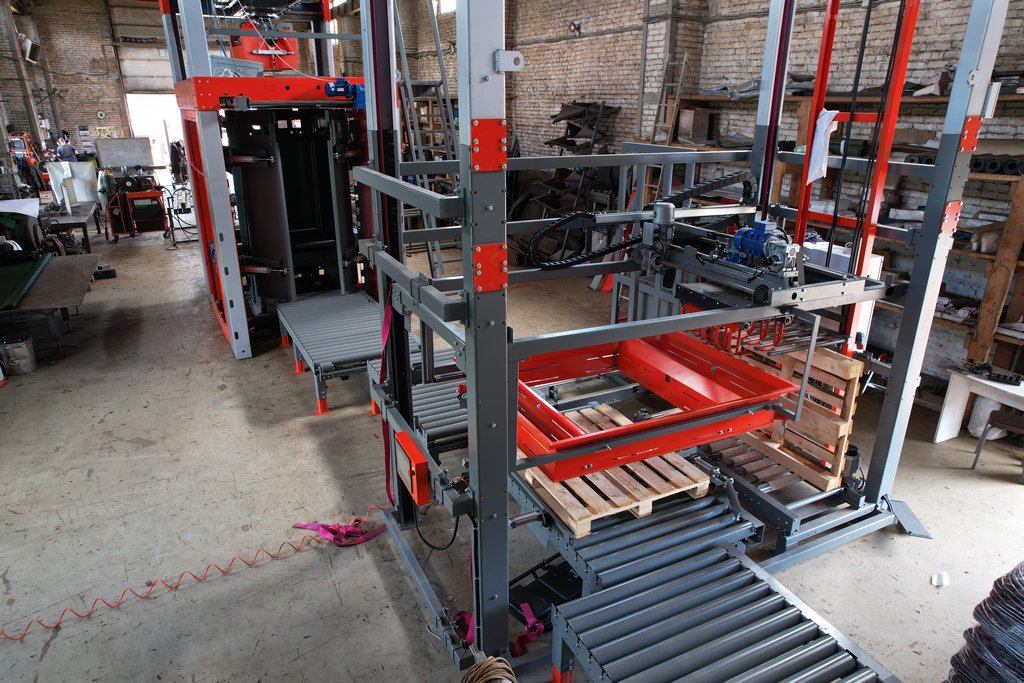

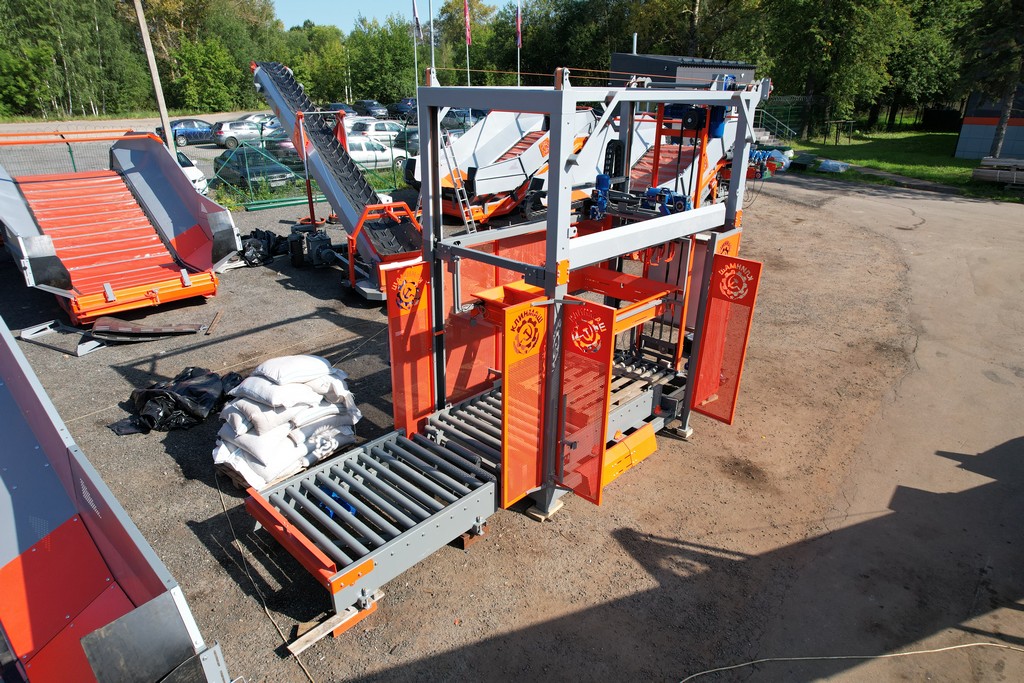

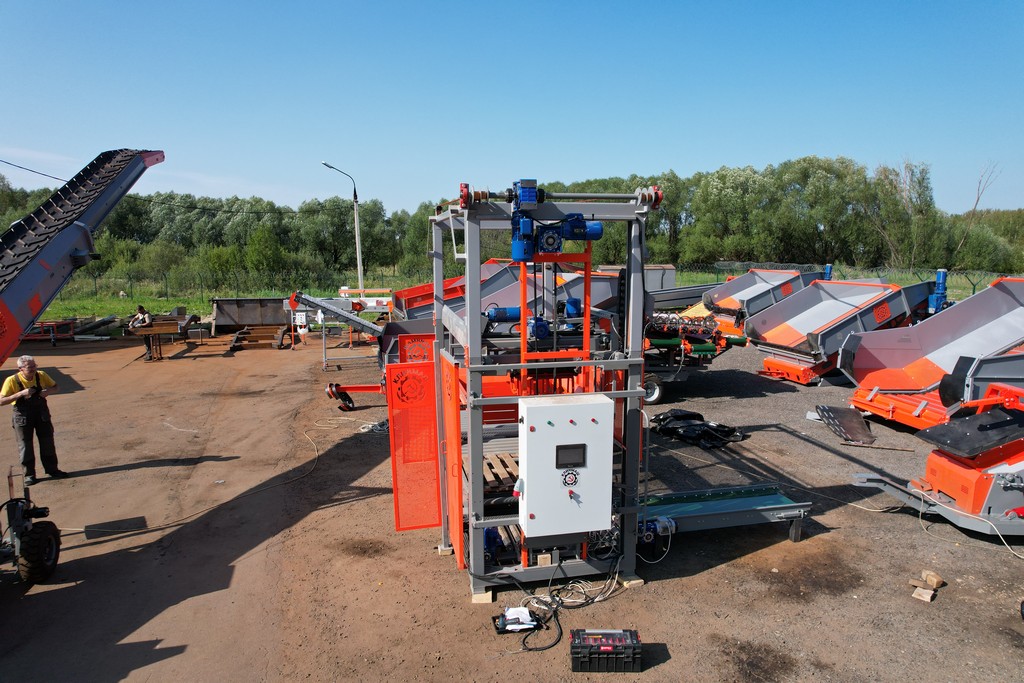

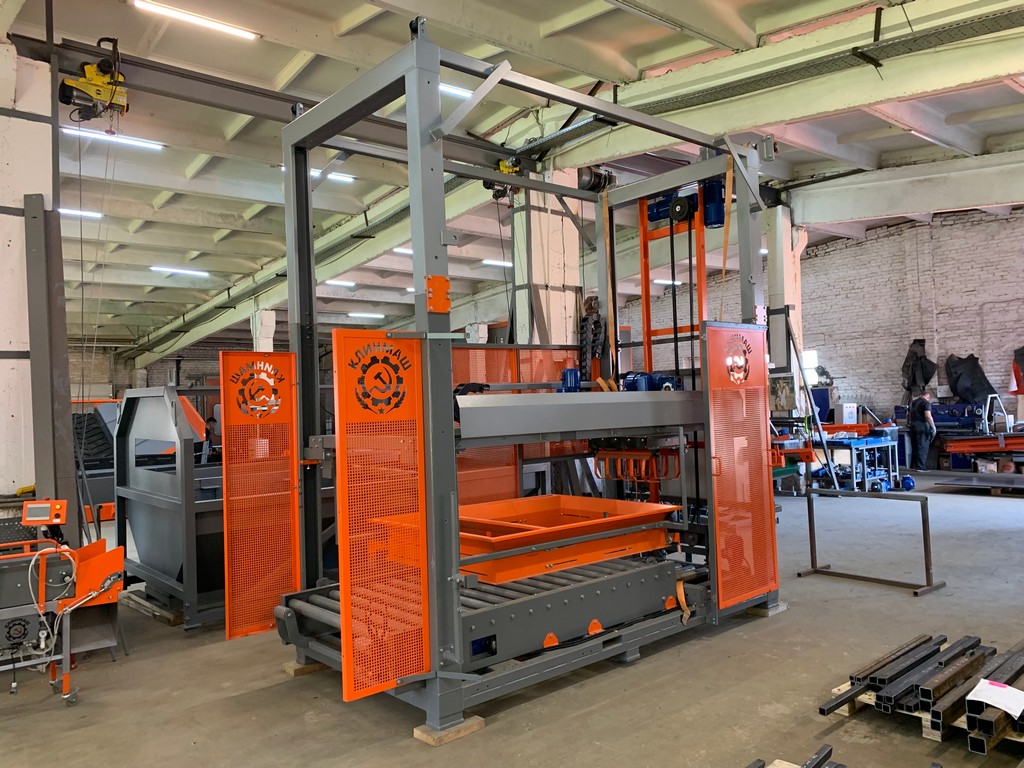

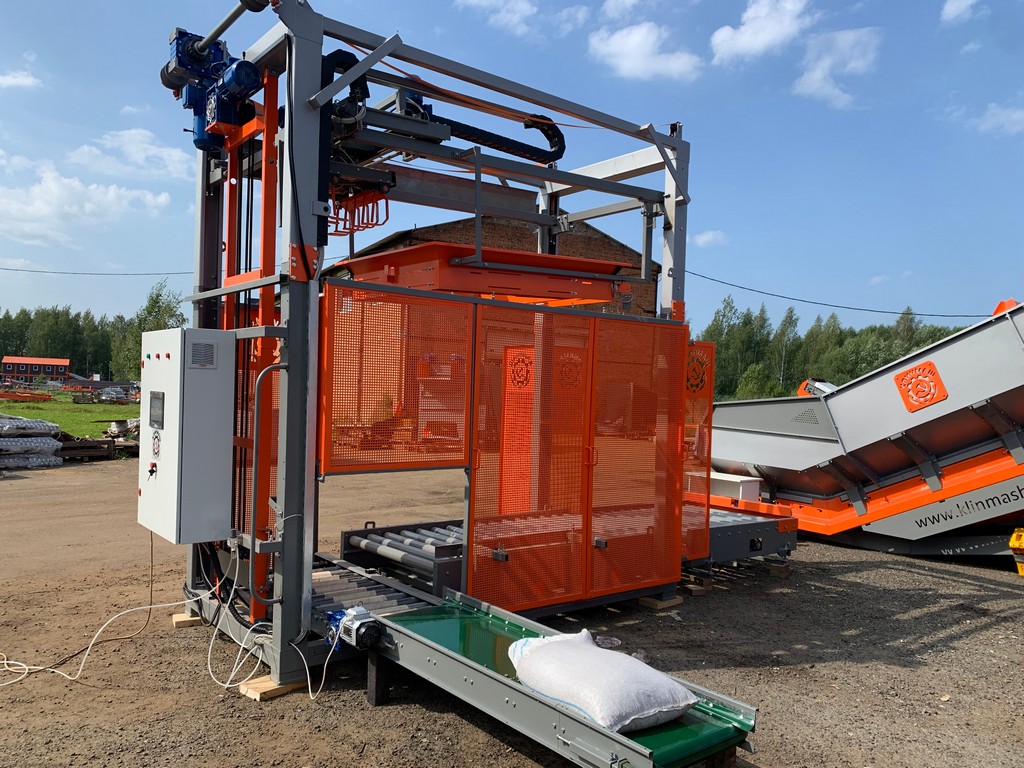

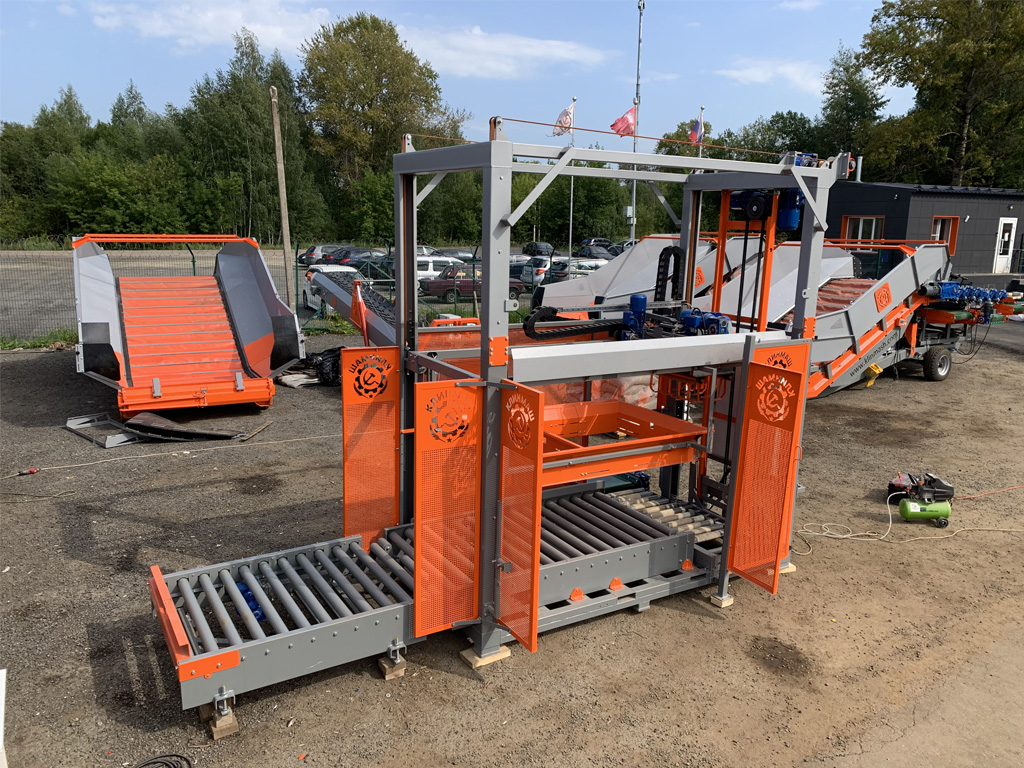

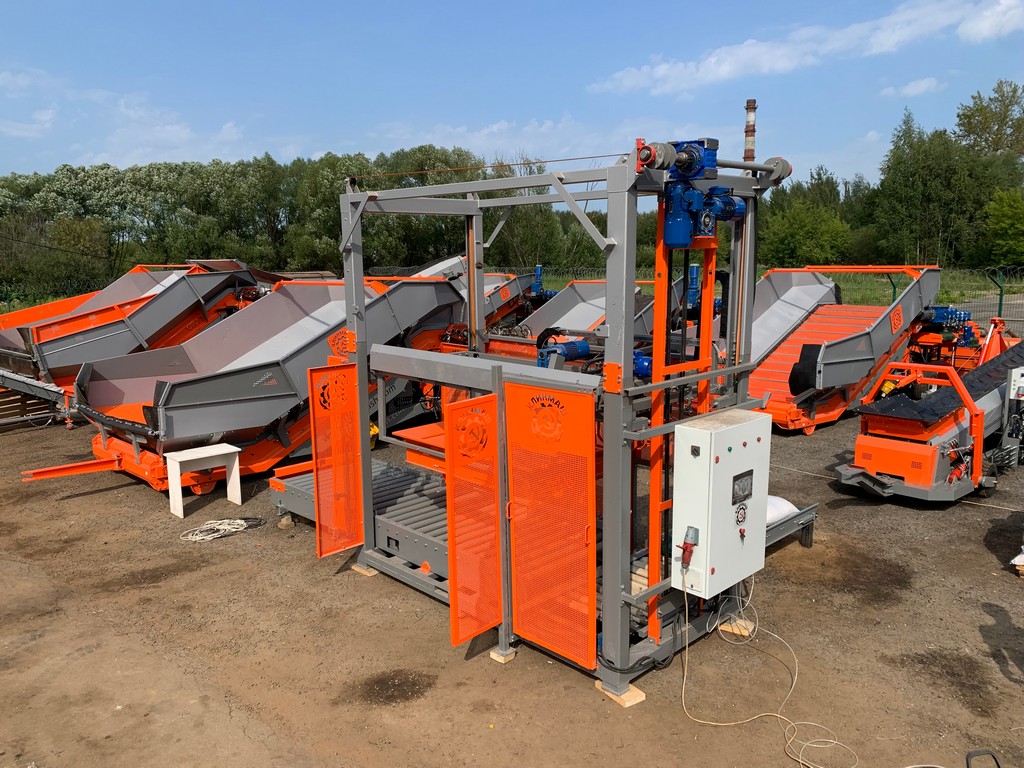

Автоматический укладчик мешков и сеток на паллеты ПНЗ-12
с нижней загрузкой
-
Производительность до 12 т/ч*
-
Паллеты 1200x800, 1200x1000
-
Мешки 10 - 50 кг
-
Масса 3240 кг
Паллетоукладчик ПНЗ-12 предназначен для автоматической укладки на паллеты сеток и мешков с овощами от 10 до 50 кг с максимальной производительностью до 12 тонн в час.

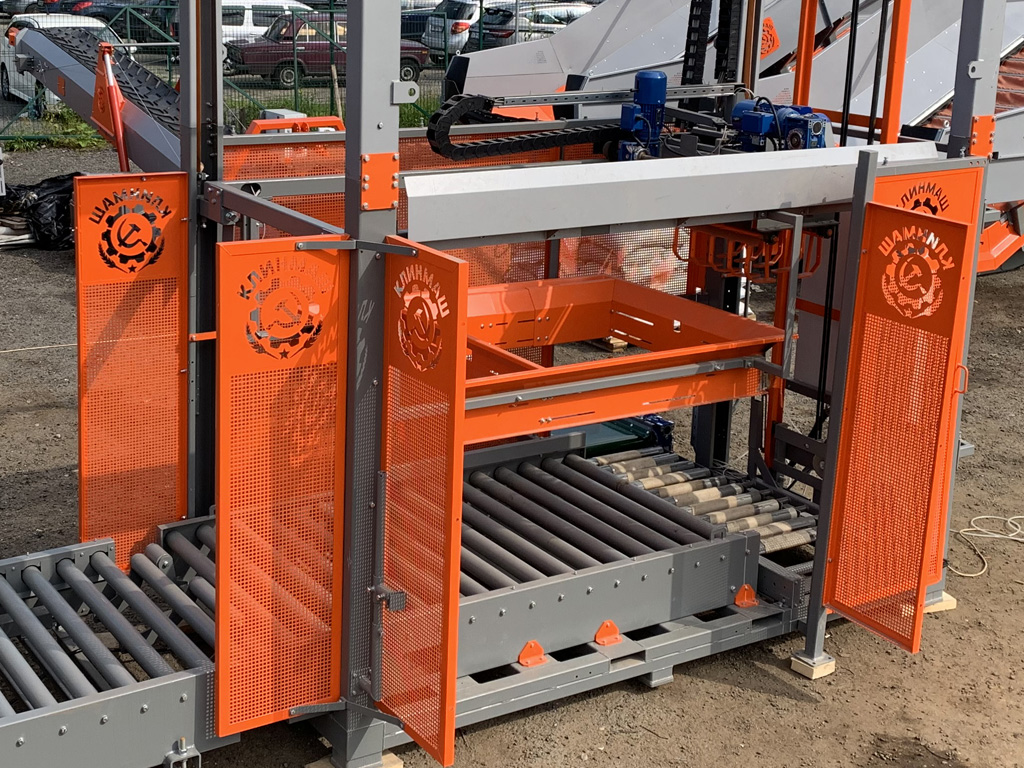

Автоматическая укладка сеток на паллеты позволяют значительно повысить высоту укладывания мешков, по сравнению с ручной укладкой. Формирующая рамка производит ровную укладку по габаритам паллет, что предотвращает рассыпание продукта при перемещении.
Принцип работы паллетайзера ПНЗ-12
с нижней загрузкой

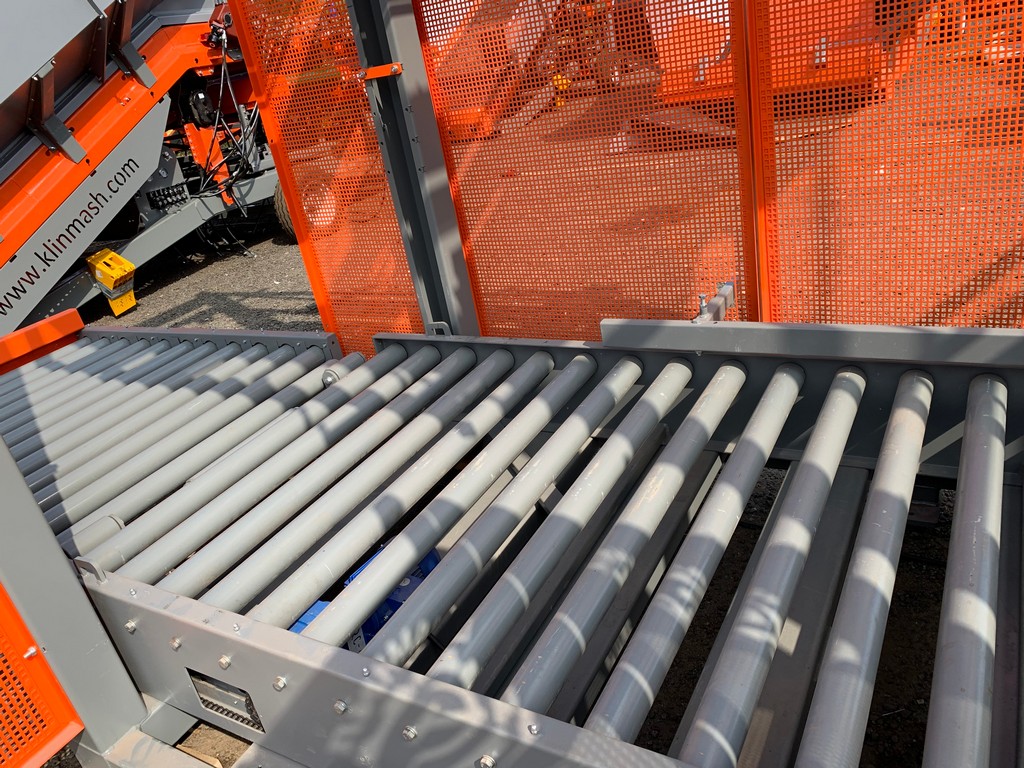

Сетки с продуктом поступают из упаковочной машины на 2 транспортера позиционирования, которые укладывают их в правильном положении. После чего мешки поступают на разравнивающий роликовый транспортер, в котором встряхивающие ролики распределяют продукт по всей площади сетки. Благодаря этому достигается равномерность укладки каждого ряда на паллете.
После этого мешок поднимается подъемными вилами и захватывается рукой манипулятора. Манипулятор согласно заданной программе укладывает мешки на паллете, а формирующая рамка не дает каждому ряду выступать за ее габариты. Можно использовать как стандартные схемы укладки, так и запрограммировать свои по индивидуальному заказу.
Опции

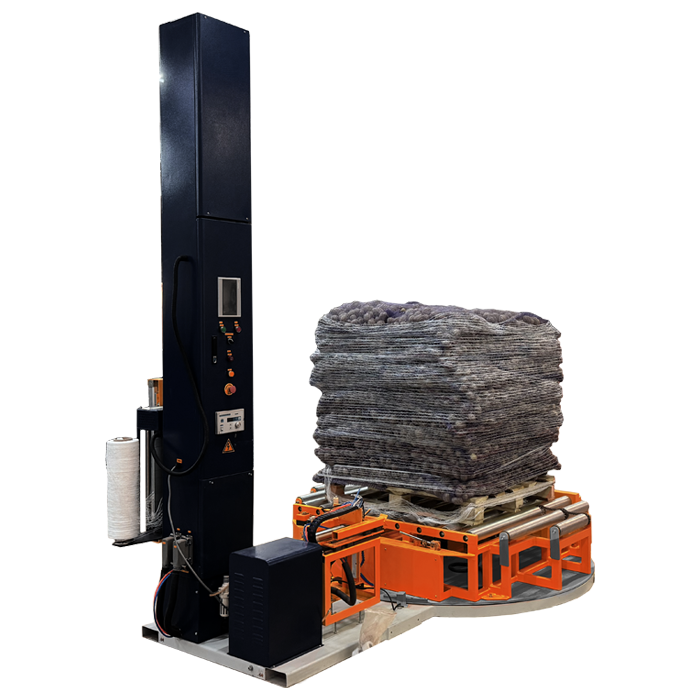

1. Паллетообмотчик

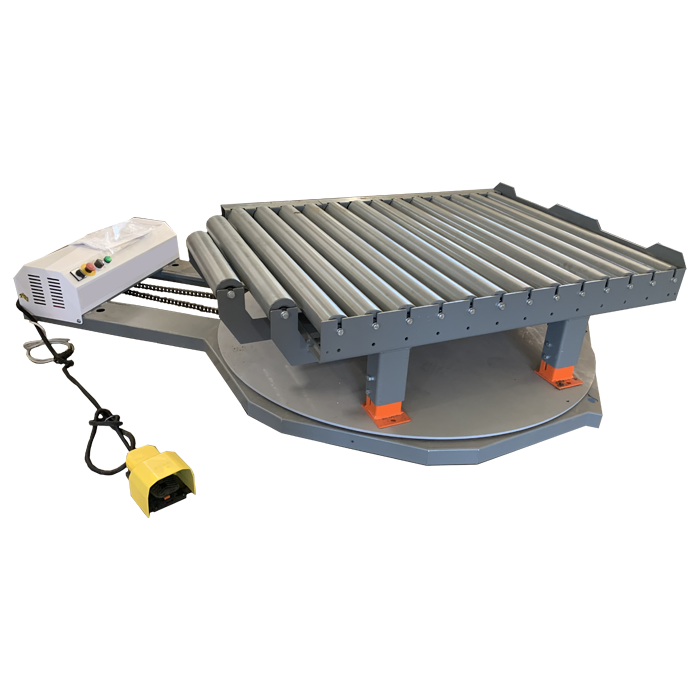

2. Механизм автоматической подачи загруженной паллеты на паллетообмотчик
3. Накопитель паллет
Преимущества паллетоукладчика ПНЗ-12
с нижней загрузкой

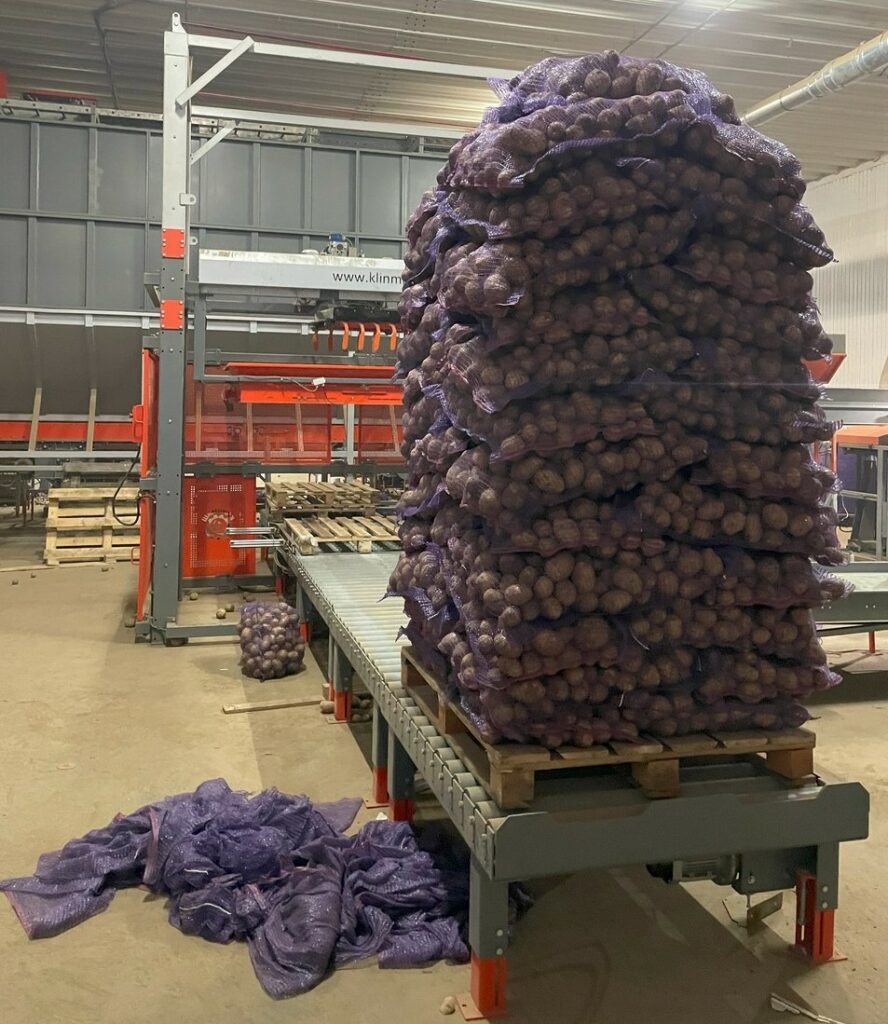

- Паллетайзер позволяет укладывать до 14 рядов сеток на паллете.

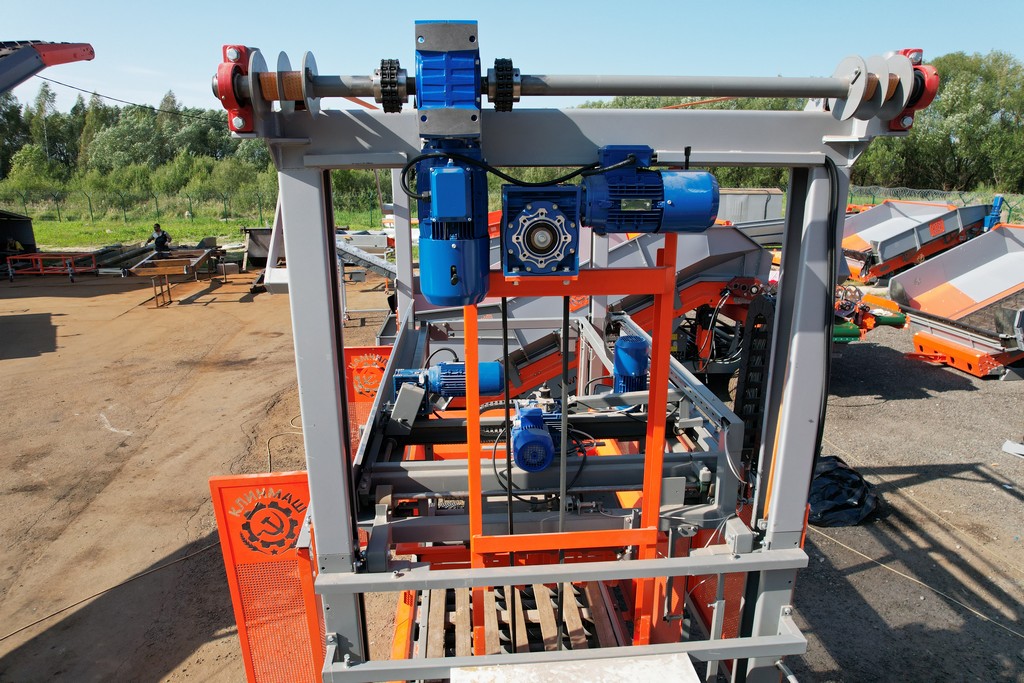

- Используются высокоскоростные мотор-редукторы, оснащённые электромагнитными тормозами, которые позволяют производить четкую и быструю остановку мотор-редукторов без предварительного замедления, что в свою очередь увеличивает скорость перемещения и поворота руки-манипулятора и сокращает время укладки каждого мешка на 1-2 сек.
- Установлены высокоточные энкодеры, которые считают обороты вала двигателя и обеспечивают скоростное пространственное позиционирование мешков на поддоне.
- Установка дополнительных механизмов автоматической подачи паллет (из кассеты на 15 паллет) и накопительных рольгангов на 3 паллеты позволяет исключить остановку и простой линии при замене готовой паллеты на пустую, что увеличит производительность до 30%.
- Операционный промышленный контроллер Omron (Япония) синхронизирует режимы работы и технологические операции.
- В шкафу управления применяются надежные электрокомпоненты Scheider Electric, ABB, EATON, предусмотрено реле контроля фаз и напряжения.
- Двухслойное лакокрасочное покрытие LANKWITZER (Германия), в сочетании с пескоструйной обработкой, гарантировано предохраняет от коррозии.
- Пневматика мирового лидера Camozzi (Италия)
- Мы применяем надежные метизные изделия, гроверные и тефлоновые самоконтрящиеся гайки.
Технические характеристики ПНЗ-12
с нижней загрузкой
-
Условная производительность до, т/ч 12*
-
Размеры паллет, мм 1200х800, 1200х1000
-
Максимальный размер паллеты, мм 1600х1200
-
Масса мешков, кг 10-50
-
Длина, мм 4270
-
Ширина, мм 2490
-
Высота, мм 3845
-
Средняя потребляемая мощность, кВт 6,23
-
Суммарная установленная мощность, кВт 8,90
-
Масса, кг 3240
* - Заявленная максимальная производительность зависит от состояния контейнера, степени его загрязненности, скорости подачи в мойку, квалификации персонала и отсутствия внешних отрицательных факторов.
Дополнительное оборудование к ПНЗ-12
с нижней загрузкой
Рассчитать стоимость паллетайзера ПНЗ-12
с нижней загрузкой
